Разновидностей крыш сегодня много, все зависит от архитектурной фантазии человека. Кроме двускатных и четырехскатных крыш мансардного типа, есть вальмовые с четырехсторонним скатом, двускатные с угловыми срезами, делают также примыкание двух кровель, образующих ендову (внутренний угол кровли). В последнем случае в углах устанавливаются два металлических лотка – снизу и сверху. По наличию утеплителя крыши бывают теплые и холодные.
Однако любая крыша, вне зависимости от конструкции, состоит из двух составляющих: стропильной системы и кровли (шифер, рубероид, черепица и т.д.).

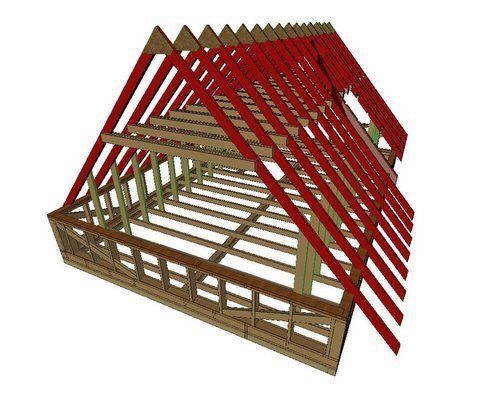

Конструкция стропильной системы
В стропильной системе используются доски размером 50x180 мм, бруски 50x50 мм и на обрешетку - 25x180 мм. Стропильные ноги опираются на верхние венцы стен. Соединения конца стропильной ноги с брусом также в строительной технологии самые разнообразные.
Мы остановимся на самом простом варианте и, как говорят строители, «без заморочек»: в конце стропильной ноги высекается треугольник, который садится на угол бруса. Крепятся элементы между собой гвоздями диагонально. Для небольшого дома шириной пролета в 4 м конструкция крыши проста: стропильная нога, верхняя затяжка (ригель) и вертикальные стойки по бокам.
Для прочности системы устанавливают также диагональные опоры по бокам и сверху над ригелем. Конструкция называется стропильной «фермой», она служит каркасом для кровельного покрытия. Устанавливают такие «фермы» с шагом в 1 метр.
Карнизы
Стропильные ноги делают с выносом за пределы стены. Вынос для крыши обязательно нужен, чтобы вода не стекала на стену. К концу стропильной ноги и к стене прибиваются «кобылки» - черепные бруски (50x50 мм), которые снизу подшиваются досками, обычно обрезными «дюймовками» (25x180 мм).
Есть также другой вариант крепления стропильных ног на потолочные лаги, а не на венцы. Лаги выносят насквозь через верхние венцы стен, и соединение у них обычно такое: на лагах вырезается паз, а на стропильной ноге – шип. Это опирание двух элементов называется «на козью ножку». Снизу лаги подшиваются досками.
Самый ненадежный вариант, когда стропильные ноги не выносят за пределы стен, а продолжают крышу (вынос) черепными брусками. Такая система со временем может расшататься, так как она независима от стропильной «фермы». Ригель, стойки и стропильные ноги крепятся друг к другу гвоздями способом «вразбежку», то есть накладываются друг на друга и забиваются несколькими гвоздями. Соединение стропильных ног в коньке (на верхушке) может быть «вразбежку» или «встык» (края соединяются угловым стыком). Разницы по качеству соединения здесь нет.
По строительной технологии по всей длине конька должна быть еще одна балка («коньковая балка»). Но сейчас от нее отказались, так как это лишний материал, и ее функцию «держать каркас» и так выполняет обрешетка.
Иногда под двускатной крышей делают еще одно помещение – мансарду. Если дом большой - пролетом 12 м, то мансарда получится шириной 6 м. В случае небольшого дома, пролет которого 8 м, обычно делают так: поднимают стены на 10 - 12 венцов бруса 180x180 мм (10 венцов - это около 1,80 м). Помещение получается со скосом. Стропила и потолок утепляют.
Особенности мансардной крыши
В первую очередь в такой крыше нужно задать высоту от пола до затяжки – 2,5 - 3 м. От этой высоты уже устанавливаются вертикальные стойки, затем нижние и верхние стропильные ноги. Угол наклона нижнего ската обычно составляет 60°, а верхнего – от 15° до 30°. Все зависит от того, какой внешний вид дому хочет придать человек.
Утепление
Если мы хотим жить в мансарде зимой, то утеплить крышу нужно базальтом. Рассмотрим утепленные стены в сечении, его называют «кровельным пирогом». На стропила шириной 180 мм нужно три слоя базальта толщиной 50 мм.
Если стропильные ноги шире – 200 мм, то укладывают четыре слоя утеплителя. Марки базальта различаются по плотности: самые рыхлые – ПТЭ 50, плотные – ПТЭ 125. Чем плотнее базальт, тем выше его функциональность.
125-я марка обычно идет на вертикальные сооружения, ею можно спокойно утеплять стены. 50-я марка используется только на горизонтальные плоскости, то есть на потолок. Но лучше выбирать марки большей плотности, чтобы избежать ее дальнейшего осыпания. Базальт продается рулонами и матами. К примеру, ПТЭ 100 стоит 4000 руб. за 1 кв.м. На рынке в основном популярны марки ПТЭ 50 и 100.
Утеплитель укладывают на строительный картон. Сверху на базальт укрывают влагозащитную пленку – ИЗОСПАН. Эта пленка пропускает влагу, образующуюся в процессе быта человека, наружу. С другой же, внешней стороны она не позволяет влаге проникнуть в утеплитель.
Поверх каждой стропильной ноги прибиваются равной длины черепные бруски (50x50 мм). И только сверху на бруски прибивается обрешетка из «дюймовки». Для металлочерепицы обрешетка крепится с шагом в 350 мм, для шифера - 800 м. Замыкает кровлю специальный металлический конек, который продается длиной по 2 м (около 400 руб.).
Николай Жанаев, менеджер по продажам компании «Свой дом»:
- Благодаря черепному бруску между обрешеткой и утеплителем образуется вентиляционный зазор, который нужен для испарения влаги. ИЗОСПАН выпускает влагу, и пары выдуваются через естественную циркуляцию воздуха.
Если не сделать такой зазор, то «кровельный пирог» через пару лет испортится. Базальт начнет копить влагу, зимой он покроется льдом и потеряет свои теплоизоляционные свойства. Образуется мостик холода, а весной это дело еще начнет таять.
Если будет эксплуатироваться только первый этаж, то традиционный и самый экономичный вариант – это утепление потолка опилками. Сверху опилки прижимают слоем песка или шлака, чтобы они не разлетелись.
Более затратный вариант – использование того же утеплителя.
Некоторые пытаются утеплять потолок пенопластом, но его использовать не рекомендуется, так как этот материал влагу не пропускает. Влага будет искать выход через щели возле потолочных балок, и дерево начнет гнить.
Нежелательно стелить ИЗОСПАН под базальт, иначе потолок начнет течь из-за того, что влага не найдет выхода. Лучше в этом случае стелить строительный картон. Подшивается потолок доской, вагонкой, гипсокартоном или любым другим отделочным материалом.
Стоимость работ на крыши строительные фирмы Улан-Удэ оценивают от 200 руб. и выше за квадратный метр. Цена зависит от сложности стропильной системы.
Встречают по одежке
Внешний вид и красоту крыше придает все-таки ее кровля. Кровельных материалов сегодня на рынке представлено большое разнообразие. Отличаются они и по цене. Самый дешевый вариант кровли – это рубероид, дорогой – гибкая черепица.
Приведем сравнительную таблицу стоимости материалов разных видов кровель:
Рубероид (толь) –340 руб. за 10 м
Шифер асбестовый, 7-волновой – 187 руб. за лист (1,75x0,98)
Ондулин – 400 руб. (лист 2,00x0,96),
на основе минеральной крошки
Металлочерепица – 245 - 465 кв.м,
толщиной не менее 0,5 мм и выше.
Гибкая черепица – 407-2000 руб. за кв.м.
В упаковке 3 квадрата
